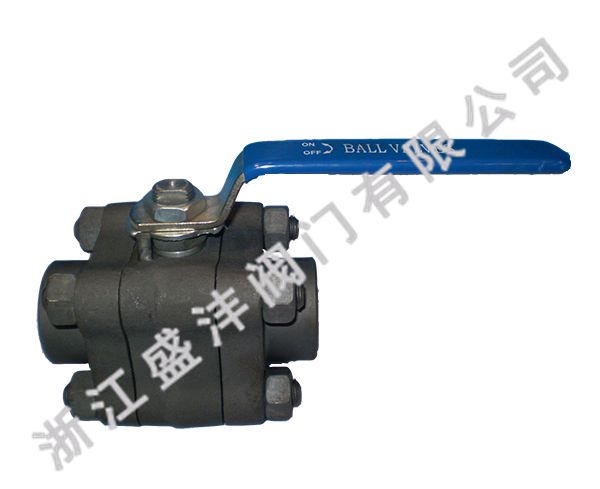

三片式鍛鋼球閥(內螺紋)應用特點:
1、鍛鋼球閥采用板簧預載的可動金屬閥座結構,密封力設計合理,啟閉靈活,密封可靠。
2、根據用戶的需要,可設計成適用于含固體顆粒、料漿等介質的結構或耐較高溫度的結構。
3、鍛鋼球閥采用下裝式閥焊,設置倒密封結構,能確保填料處可靠密封。
4、鍛鋼球閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保
三片式鍛鋼球閥(內螺紋)標準:
設計和制造標準:BS5351 MSS SP-118;  | 檢驗與試驗:API 598、GB/T13927、JB/T9092  |
承插焊標準:ANSI B16.11、JB/T1751  | 螺紋端標準:ANSI B16.11、JB/T1751  |
對焊端標準:ANSI B16.25、JB/T12224  | 法蘭端標準:ANSI B16.5、JB79  |
三片式鍛鋼球閥(內螺紋)零件材質:
序號  | 零件名稱  | 材質  | |
1  | 閥體 Body  | A105  | A304  |
2  | 密封圈 Sealing Ring  | APTFE & PEEK  | |
3  | 球體 Ball  | F6  | F304  |
4  | 閥桿 Stem  | 410  | 304  |
5  | O型圈 O-ring  | VITON  | |
6  | 墊片 Gasket  | PTFE  | |
7  | 螺栓 Bolt  | B7  | B8  |
8  | 螺母 Nut  | 2H  | 8  |
9  | 薄型螺母 Flat nut  | 8  | |
三片式鍛鋼球閥(內螺紋)連接尺寸:
公稱通徑   | 尺寸(mm)  | |||
L  | H  | D  | D1  | |
10  | 90  | 76  | 32  | 3/8  |
15  | 90  | 76  | 32  | 1/2  |
20  | 100  | 81  | 38  | 3/4  |
25  | 115  | 92  | 45  | 1  |
32  | 130  | 114  | 55  | 1 1/4  |
40  | 150  | 125  | 65  | 1 1/2  |
50  | 170  | 144  | 75  | 2  |
