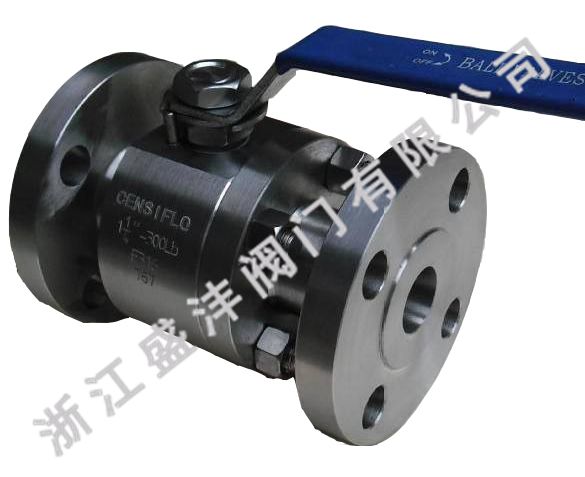

法蘭鍛鋼球閥鍛造材料在zui大額定工作壓力下具有足夠的硬度和強度,使用時沒有固有缺陷。適當的壁厚決定了閥體,法蘭鍛鋼球閥適用于各種高強度螺栓閥系統,易于維護并且在壓力管道閥中具有足夠的壓力。法蘭鍛鋼球閥內部結構經過精心設計,您可以從各種工作條件中進行選擇以提高工作可靠性。
法蘭鍛鋼球閥 Q41F-300LB性能規范
公稱壓力:1.6、2.5、4.0、6.3Mpa
強度試驗:2.4、3.8、6.0、9.5Mpa
密封試驗:1.8、2.8、4.4、7.0Mpa
上密封試驗:1.8、2.8、4.4、7.0Mpa
氣密封試驗:0.6Mpa
公稱尺寸:DN15-DN400(1/2~16”)
閥門主體材料:CF8、CF8M、CF3、CF3M、WCB、WCC、A105、LF2、LCB、LCC
適用介質:水、油、氣、化工、電站等
適用溫度:-29℃~425℃
法蘭鍛鋼球閥 Q41F-300LB設計標準
技術規范:國標
設計標準:GB/T12237
結構長度:GB/T12221
連接法蘭:GB/T9113JB79
試驗與檢驗:GB/T12237JB9092
法蘭鍛鋼球閥 Q41F-300LB主要零件材料
序號  | 材料名稱  | 碳鋼  | 不銹鋼  | |||
1  | 閥體  | A105  | F304  | F304L  | F316  | F316L  |
2  | 球  | SS304  | SS304L  | SS316  | SS316L  | |
3  | 閥桿  | SS304  | SS304L  | SS316  | SS316L  | |
4  | 密封圈  | PTFE、RPTFE  | ||||
5  | 墊片  | O型圈, PTFE, 金屬墊片  | ||||
6  | 填料  | PTFE, 金屬墊片  | ||||
7  | 止推墊片  | PTFE  | ||||
8  | 定位片  | A283D, 不銹鋼  | ||||
9  | 手柄  | A283D, 不銹鋼  | ||||
10  | 薄型螺母  | 不銹鋼  | ||||
11  | 定位銷  | 不銹鋼  | ||||
12  | 螺母  | A194-2H  | A194-8  | A194-8M  | ||
13  | 螺栓  | A193-B7  | A193-B8  | A193-B8M  | ||
法蘭鍛鋼球閥 Q41F-300LB主要連接尺寸及重量(mm&kg)
通徑  | L  | d  | D  | D1  | D2  | b  | f  | z-d  | H  | W  | 重量  |
1/2  | 140  | 13  | 95  | 66.5  | 35  | 14.2  | 1.6  | 4-15  | 56  | 130  | 3.3  |
3/4  | 152  | 19  | 117  | 82.5  | 43  | 15.7  | 1.6  | 4-19  | 70  | 160  | 5.6  |
1  | 165  | 25  | 124  | 89  | 51  | 17.5  | 1.6  | 4-19  | 80  | 220  | 6.7  |
1-1/4  | 178  | 32  | 133  | 98.5  | 64  | 19  | 1.6  | 4-19  | 90  | 250  | 9.5  |
1-1/2  | 190  | 38  | 156  | 114.5  | 73  | 20.6  | 1.6  | 4-22  | 100  | 250  | 13.4  |
2  | 216  | 51  | 165  | 127  | 92  | 22.3  | 1.6  | 8-19  | 110  | 290  | 20  |
